Nueva expansión RS485 para NODO1084 y NODO442: más posibilidades de conexión en campo
Cada instalación agrícola plantea necesidades de medida y control diferentes. Para facilitar la conexión de equipos que se comunican por bus, en Fertion hemos desarrollado una placa de expansión RS485 que se conecta al multi-function header del NODO1084 y NODO442.
La nueva placa añade dos canales RS485 independientes a estos nodos. Así es posible plantear instalaciones con sensores y otros dispositivos compatibles sin renunciar a la arquitectura modular del sistema.
Dos canales para adaptar cada instalación

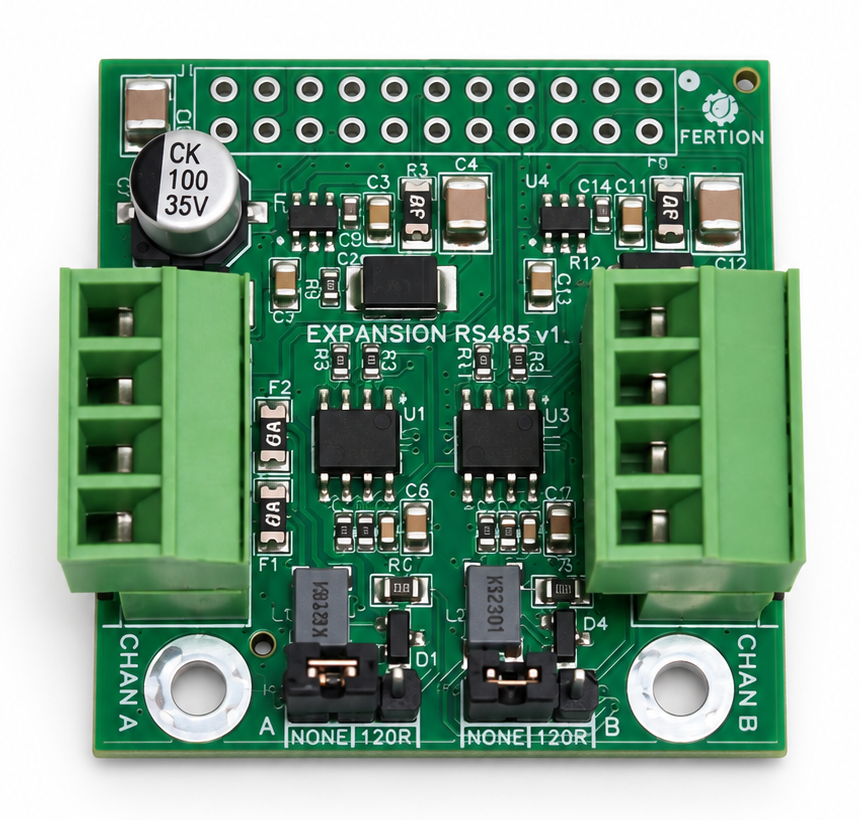

La expansión dispone de dos canales, identificados como A y B, cada uno con su propio transceptor y conector de campo. Esta separación permite organizar las conexiones según las necesidades de la parcela o de la instalación: por ejemplo, dedicar un canal a un grupo de sensores y el otro a un equipo situado en otra zona.
Cada canal incorpora conexiones para las líneas de comunicación, masa y una salida de 12 V con alimentación controlada de forma independiente. La placa también cuenta con protección de las líneas y de la alimentación, además de una terminación de 120 Ω seleccionable por canal para adecuarla a la disposición del bus.
Integración con NODO1084 y NODO442

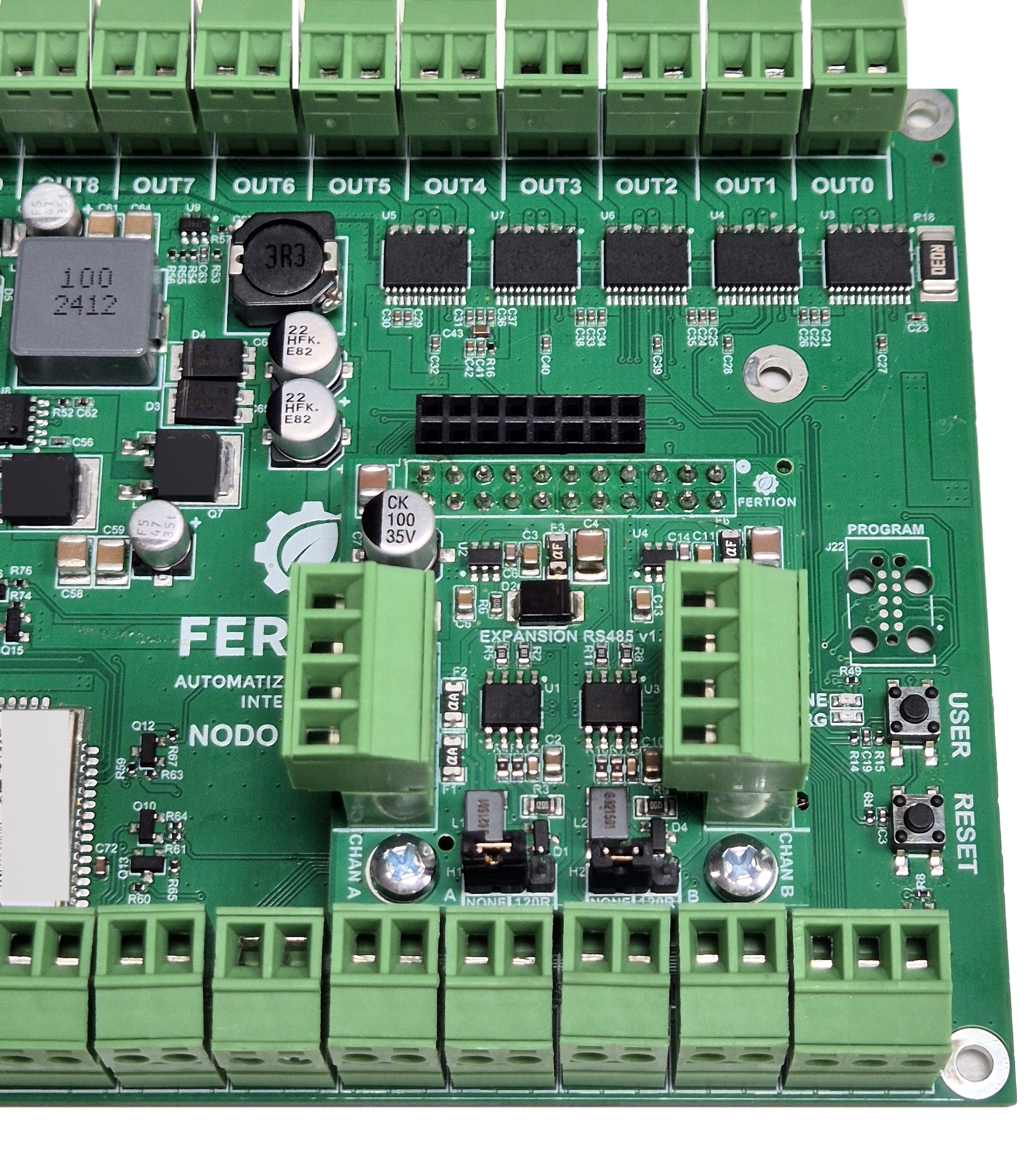

El módulo se instala en el multi-function header de nuestras placas NODO1084 y NODO442. Esta conexión permite ampliar las opciones de comunicación del nodo mediante una placa dedicada, manteniendo el equipo principal como centro de adquisición de datos y control.
En campo, RS485 resulta útil cuando se necesita enlazar equipos compatibles mediante cableado, especialmente en instalaciones con varios puntos de medida. La compatibilidad con cada sensor o dispositivo depende también de su protocolo de comunicación y de la configuración del nodo: la interfaz RS485 proporciona la conexión física, no sustituye esa integración.
Aplicaciones en agricultura y telemetría
La expansión permite estudiar proyectos como:
- Conectar sensores agrícolas con interfaz RS485 para recoger datos de la parcela.
- Integrar equipos de medida distribuidos en una instalación de riego.
- Separar dispositivos en dos canales de comunicación independientes.
- Incorporar equipos RS485 a proyectos de monitorización o automatización basados en NODO1084 o NODO442.
La selección de sensores, el cableado, la terminación y la configuración de las comunicaciones se definen en función de cada instalación. De este modo, la solución puede ajustarse tanto a un único equipo como a sistemas con varios dispositivos compatibles.
Una plataforma que sigue creciendo
Con esta expansión, NODO1084 y NODO442 ganan una nueva forma de comunicarse con dispositivos de campo. Nuestro objetivo es facilitar instalaciones modulares: aprovechar la misma plataforma y añadir las interfaces necesarias para cada proyecto, sin complicar el diseño del sistema.
Más información
Si estás preparando una instalación con sensores o equipos RS485, podemos ayudarte a revisar su compatibilidad, definir la conexión y elegir la configuración adecuada para el nodo.
